合作背景

襄礦集團是山西襄垣縣的龍頭企業，近年來，堅持以科學發展觀為指導，按照“立足煤、延伸煤、超越煤”的發展思路，大力發展循環經濟，先后建設了17個工業新型化項目，形成了年產原煤330萬噸、入洗原煤200萬噸、白云石50萬噸、發電12億度、電石20萬噸、鎂合金2萬噸、粉煤灰蒸壓磚1.2億塊的生產能力，初步構建起了五級產品延伸和循環利用體系。集團各企業的工業廢水和礦區的生活污水全部實現閉路收集處理和循環利用，形成煤——洗煤——發電——電石——化工——建材資源型產業鏈，園區形成大循環，公司形成小循環，建設成一個循環經濟工業園區。

項目介紹

2021 年，襄礦集團華安焦化廠進行項目改造，將原有濕法熄焦工藝改造成干法熄焦，并利用干熄焦余熱進行發電，項目生產過程中需要對干熄焦循環氣體成分進行實時監測。

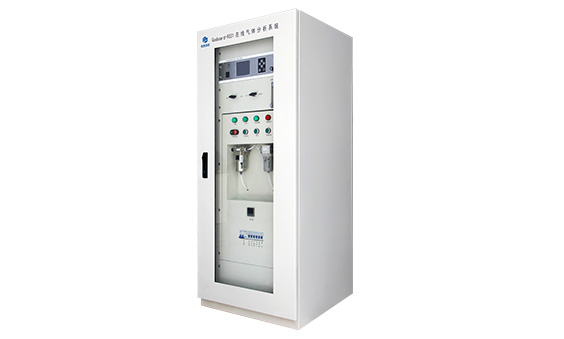

在線氣體分析系統Gasboard-9031EX

（點擊查看產品詳情）

Gasboard-9031EX在線氣體分析系統針對樣氣中低粉塵工況設計，由預處理單元、控制單元、氣體分析單元三部分構成；采用自主知識產權的非分光紅外（NDIR）氣體分析技術，可實時連續同時測量煤氣、生物燃氣的熱值，以及CO、CO2、CH4、H2、O2、CnHm等多組分氣體的體積濃度和熱值計算；有利于提高煤氣利用效率、節能降耗、保證工業現場的安全生產。

產品特性

1、預處理單元：使用壽命長、性能穩。采用不銹鋼、電加熱溫控干法取樣探頭，使用壽命長、精度高;利用反吹掃技術解決探頭堵塞問題，保證分析系統的可靠性；配置單級制冷器去除樣氣中的水分，實現兩級過濾，確保儀器長期在線運行。

2、控制單元：全自動化檢測，操作簡單。采用PLC程序控制，自動完成采樣、反吹、排水等操作。

3、氣體分析單元：同時測量氣體體積濃度與熱值。采用自主知識產權的煤氣分析儀Gasboard-3100（在線型）進行氣體在線分析檢測，可同時測量CO、CO2、CH4、H2、O2、CnHm等多組分氣體的體積濃度，自動計算并顯示煤氣、生物燃氣熱值，替代燃燒法熱值儀。

4、低維護、低運行成本：實時在線監測系統運行狀況，無需人工值守，極大降低企業成本。

5、數據智能化管理：可通過多種接口將數據傳輸到上級集中控制系統，為實現遠程監測、調整現場工藝提供實時依據。

方案概況

紅焦從干熄爐頂部裝入，低溫惰性氣體由循環風機鼓入干熄爐冷卻段紅焦層內，吸收紅焦顯熱，冷卻后的焦炭從干熄爐底部排出，從干熄爐環形煙道出來的高溫惰性氣體流經干熄焦工藝鍋爐進行熱交換。過程中產出干熄焦尾氣，因為其需要循環使用，運行過程中可燃氣及氧含量濃度會(huì )升高，需要對循環氣體成分進行實時監測。我公司生產的Gasboard-9031EX系統可以同時測量干熄焦循環氣體中的CO/CO2/H2/O2成分，設備精度高，測量數據穩定，可謂企業安全生產提供有效參考數據。

技術方案

整個系統包含3個組成部分：取樣單元，預處理單元，分析單元。

分析單元：采用四方光電（武漢）儀器有限公司擁有自主知識產權的Gasboard-9031在線紅外氣體分析儀，能夠同時測量CO/CO2/H2/O2濃度，并且具有在線動態補償功能，各組分之間不干擾。

通訊協議：儀器以RS485/RS232或4-20mA信號輸出干熄焦循環氣體各組分含量。

校準裝置：配備校準裝置，包含標準氣體、減壓閥、校準管線和接頭等部分組成。

技術參數

方案價值

項目特點：整套設備具有技術方案先進、結構簡明、操作簡便、維護量小的優勢。

成效：襄礦集團華安焦化廠使用了Gasboard-9031EX循環氣體分析儀，實時監測干熄焦循環氣各組分含量，并把數據上傳中控記錄，為企業安全生產提供重要數據參考。

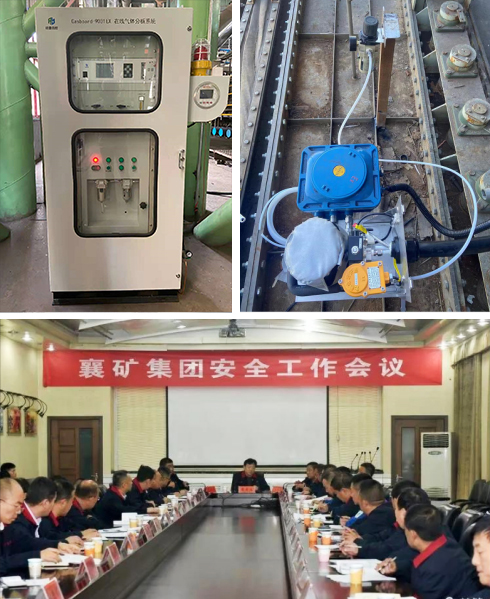

項目現場
