合作背景

項目主要以生產電石（CaC2）為主，電石化學名稱為碳化鈣，分子式為CaC2，外觀為灰色、棕黃色、黑色或褐色塊狀固體，是有機合成化學工業的基本原料，利用電石為原料可以合成一系列的有機化合物，為工業，農業，醫藥提供原料。

項目介紹

碳化鈣（CaC2）俗稱電石，是有機合成化學工業的基本原料之一。是乙炔化工的重要原料。由電石制取的乙炔廣泛應用于金屬焊接和切割。生產方法有氧熱法和電熱法。一般多采用電熱法生產電石，即生石灰和含碳原料（焦炭、無煙煤或石油焦）在電石爐內，依靠電弧高溫熔化反應而生成電石。

電石爐工藝（密閉爐）中，為了準確的掌握爐內工藝進行的情況，需要對爐內氣體成分進行在線檢測與分析，待分析組分主要為H2、O2、及CO。在了解現場需求的情況下，我司為寧夏寶塔聯合化工乙炔廠提供了在線氣體分析系統Gasboard-9031，能有效的實現工業電石爐工藝過程中氣體的在線分析與監控。

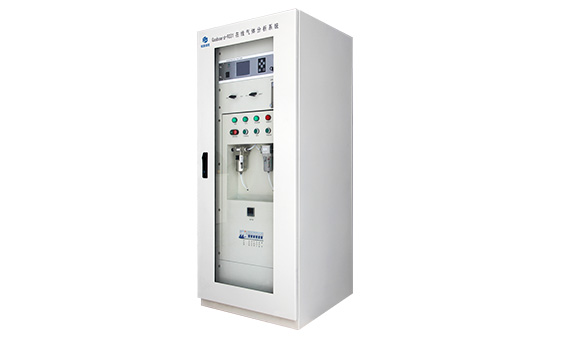

在線氣體分析系統Gasboard-9031

（點擊查看產品詳情）

針對樣氣含中低粉塵的特定工況設計，由預處理單元、控制單元、氣體分析單元三部分構成，可同時在線連續測量煤氣、生物燃氣的熱值，以及CO、CO2、CH4、CnHm、H2、O2 等氣體的體積濃度。

產品特性

1、 采用不銹鋼、電加熱溫控干法取樣探頭，使用壽命長、精度高；利用最新反吹掃技術解決探頭堵塞問題，保證分析系統的可靠性；配置單級制冷器去除樣氣中的水分，實現兩級過濾，確保儀器長期在線運行。

2、 連續在線監測，具備遠程診斷功能，無需人工值守，降低維護、運行成本。

3、 同時測量對組分氣體濃度，準確測量CH4和CnHm(C2H2、C2H4、C2H6)氣體濃度并自動計算熱值。

4、 消除CO、CO2、CH4等氣體對H2檢測的干擾，準確測量混合氣中的H2濃度。

5、 采用PLC程序控制，自動完成采樣、反吹、排水等操作。

方案概況

項目采用四方光電（武漢）儀器有限公司的在線氣體分析系統Gasboard-9031進行在線監測，該氣體分析系統由預處理單元、控制單元、分析單元三部分組成，在線氣體分析系統Gasboard-9031氣體分析單元采用我司在線紅外氣體分析儀Gasboard-3100,配置NDIR紅外氣體分析、TCD熱導分析等核心技術，精度高、響應快、壽命長、穩定性高，可實時快速檢測電石尾氣中H2、O2、CO多種氣體成分的濃度，保障工藝現場的安全。

技術方案

預處理單元：不銹鋼電加熱溫控干法取樣探頭+反吹掃技術解決探頭堵塞問題，及電子冷凝器除去樣氣中的粉塵、水分等諸多雜質，為分析儀表提供潔凈樣氣，同時具備可再生能力，保證系統運行穩定。

控制單元：采用SIEMENS PLC作為核心控制元件，OMRON中間繼電器作為輸出元件，控制系統自動運行。

分析單元：采用我司擁有自主知識產權的在線紅外氣體分析儀Gasboard-3100,同時測量電石尾氣中H2、O2、CO濃度。具有在線動態補償功能，多組分測量氣體間無交叉干擾。

方案價值

項目通過Gasboard-9031在線氣體分析系統，對爐內H2、O2、CO氣體成分進行在線檢測與分析，可以準確的掌握爐內工藝進行的情況，同時也大大提高了生產安全性。Gasboard-9031采用PLC進行自動控制，具有結構合理，運行安全可靠，自動化程度高，維護量少，自診斷保護功能強的特點，實現24小時無人值守，大大減少了人工負荷。

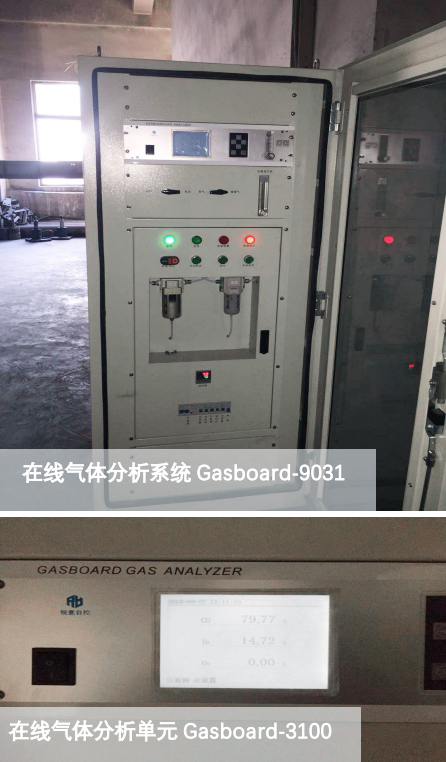

項目現場
