合作背景

項目業主主營業務為生物質氣化技術的研發、應用，生物質發電、熱力供應。該公司目前經營管理的生物質氣化再燃發電工業示范項目，是國內首家燃煤電站鍋爐秸稈氣化再燃系統工業示范項目，該項目形成了生物質——電能——化工循環產業，將國內生物質循環流化床氣化爐處理能力提高了一倍，開創(chuàng )了將生物質氣化——再燃發電技術運用到現代大型火力發電機組的先河。

項目介紹

項目以發電廠7號機組（640MW燃煤機組）為發電機組，建設了一套大型生物質高速循環流化床氣化裝置，采用稻殼、秸稈等廢棄農作物進行生物質氣化生產煤氣，送入現有大型火電機組鍋爐燃燒，進行生物質氣化再燃發電，渣質作為生產有機肥料的原料綜合利用。煤氣生產過程中采用我司在線氣體分析系統連續在線自動化監測煤氣成分及熱值，以及CO、CO2、CH4、CnHm、H2、O2等氣體的體積濃度。遠程檢測鍋爐運行情況，改進生產工藝，提升煤氣質量及產量，保證項目現場安全生產。

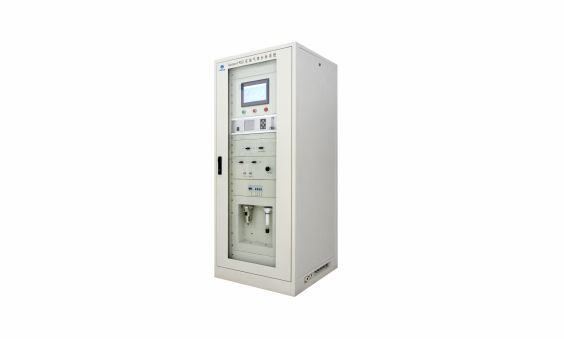

在線氣體分析系統Gasboard-9021

（點擊查看產品詳情）

針對樣氣含塵、含濕、含焦油的特定工況設計，由預處理單元、控制單元、氣體分析單元三部分構成，可同時在線連續測量煤氣、生物燃氣的熱值，以及CO、CO2、CH4、CnHm、H2、O2等氣體的體積濃度。

產品特性

1、可根據不同焦油含量選擇直管或蒸汽取樣探頭，有效去除樣氣中的焦油；配置單級制冷器去除樣氣中的水分，實現兩級過濾，確保系統長期穩定運行。

2、連續在線監測，具備遠程診斷功能，無需人工值守，降低維護、運行成本。

3、同時測量多組分氣體濃度，準確測量CH4和CnHm(C2H2、C2H4、C2H6)氣體濃度并自動計算熱值。

4、消除CO、CO2、CH4等氣體對H2檢測的干擾，準確測量混合氣中的H2濃度。

5、系統配置進口采樣氣泵，可對微負壓的樣氣管道進行采樣。

6、可選防爆機型。

方案概況

項目采用四方光電（武漢）儀器有限公司的在線氣體分析系統Gasboard-9021進行在線監測，該氣體分析系統由預處理單元、控制單元、分析單元三部分組成，測量點設置在引風機出口管（燃氣母管）上。

在線氣體分析系統 Gasboard-9021 氣體分析單元采用我司在線紅外煤氣分析儀Gasboard-3100，配置 NDIR 紅外氣體分析、TCD 熱導分析、H2熱導傳感器、O2電化學傳感器等核心技術，精度高、響應快、壽命長、穩定性高，可實時快速檢測煤氣中CO、CO2、CH4、H2、CnHm、O2 多種氣體成分的濃度；自動計算煤氣熱值，可幫助企業改進生產工藝，提高煤氣品質及產量；采用旁流擴散式的熱導檢測池，準確檢測H2含量；可實現遠程連續在線監測，為現場工藝調整提供實時依據。

技術方案

預處理單元：采用先進水洗器、氣水分離器、電子冷凝器除去樣氣中的粉塵、焦油、水分等諸多雜質，為分析儀表提供潔凈樣氣，同時具備可再生能力，保證系統運行穩定。

控制單元：采用SIEMENS PLC作為核心控制元件，OMRON中間繼電器作為輸出元件，控制系統自動運行。采用MCGS觸摸屏作為HMI人機交互界面，可以查看當前運作狀態，閥門狀態以及根據現場情況授權修改參數。

分析單元：采用我司擁有自主知識產權的煤氣分析儀Gasboard-3100,能夠同時測量煤氣、生物燃氣的熱值，以及CO、CO2、CH4、H2、O2、CnHm濃度。具有在線動態補償功能，能有限消除CO、CH4、C2H2氣體對H2檢測的影響。

方案價值

項目采用我司在線分析系統 Gasboard-9021 用于在線監測煤氣中煤氣成分、主要氣體成分的濃度及煤氣熱值，有效提高生物質氣利用效率、節能降耗、保證安全生產。檢測數據通過輸出接口傳輸到上級集中控制系統，為遠程監測、工藝調整提供了實時依據。在線分析系統 Gasboard-9021 可自動完成采樣、排水、反吹、故障處理等操作，長期穩定、準確、連續自動在線運行，實現 24 小時無人值守，大大減少了人工負荷。

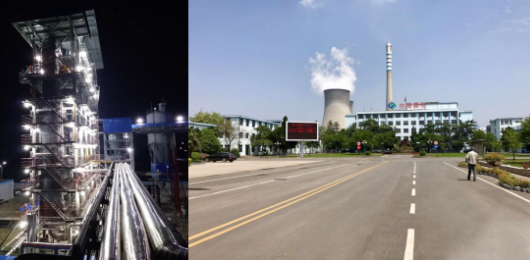

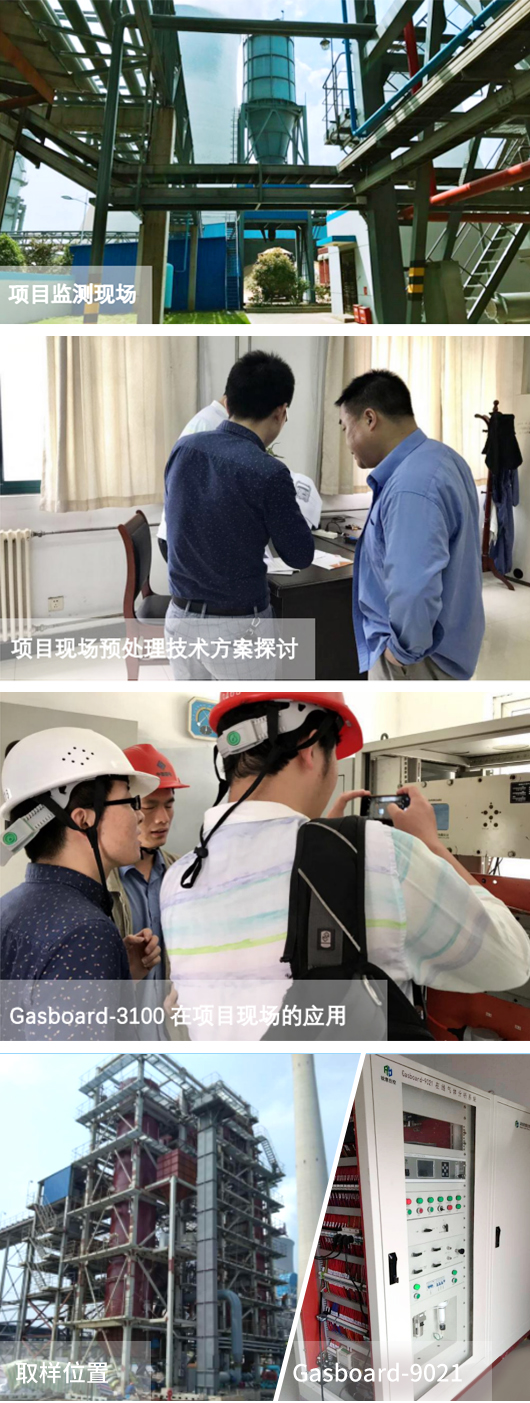

項目現場
